CASE STUDY ／構想図から図面まで

ドッキング移載台車

構想から3Dモデル・図面43枚まで。

「20kgを超えるモーターや加工物を、持ち上げずに作業台へ移せる台車がほしい」。その声を形にしました。パレットごと転がして受け渡すドッキング移載台車を、構想図から3Dモデル・図面まで。

積載: 60kg
3Dモデルの部品: 101点
図面: 43枚（A3）
納品形式: DXF・PDF・STEP

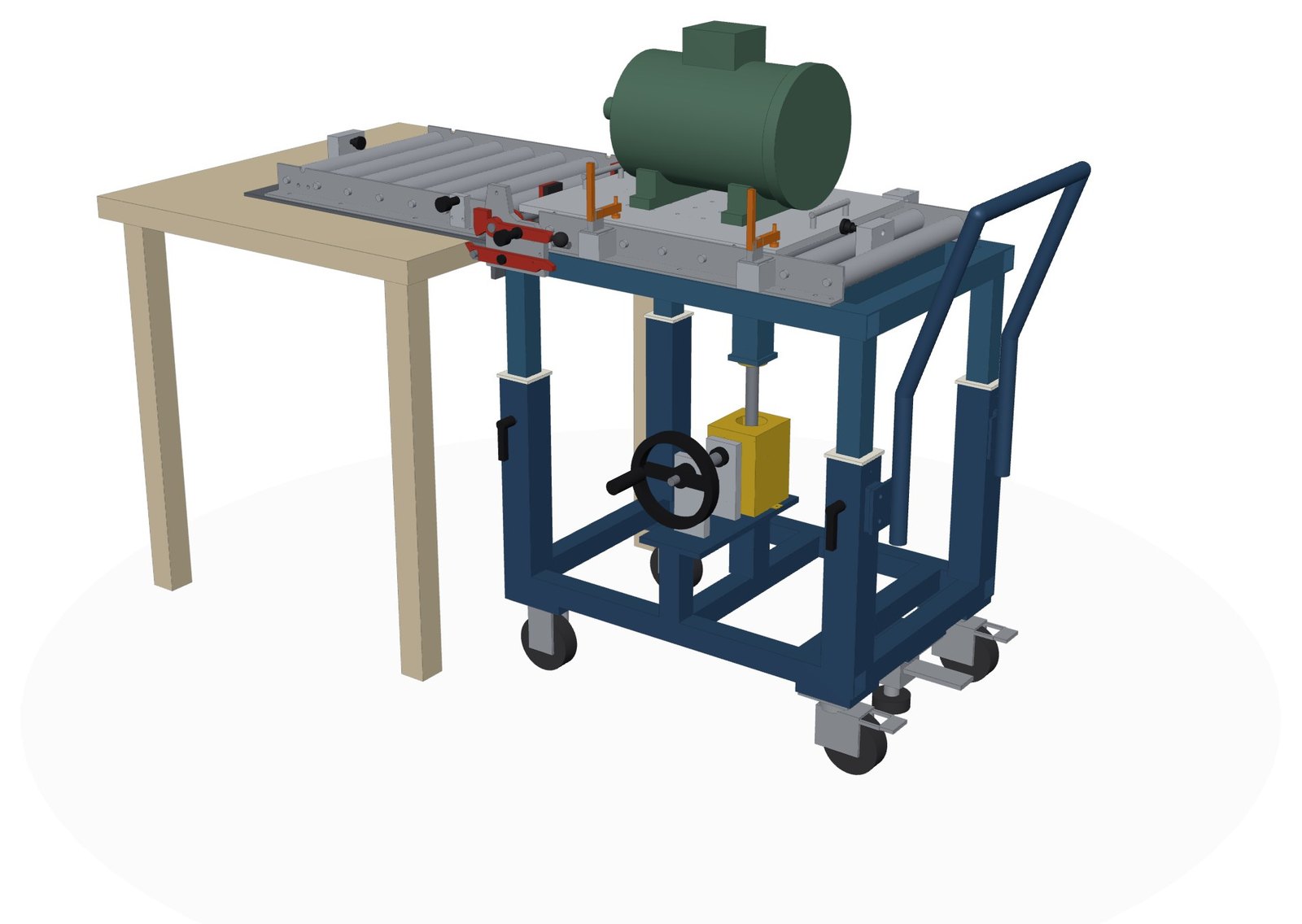

作業台に付けたドッキング移載台車の3Dモデル — STEP 2–3立体イメージ・3Dモデル

01構想・仕組み

出発点は構想図です。決めたのは、使い方と、動きの仕組みが4つ。

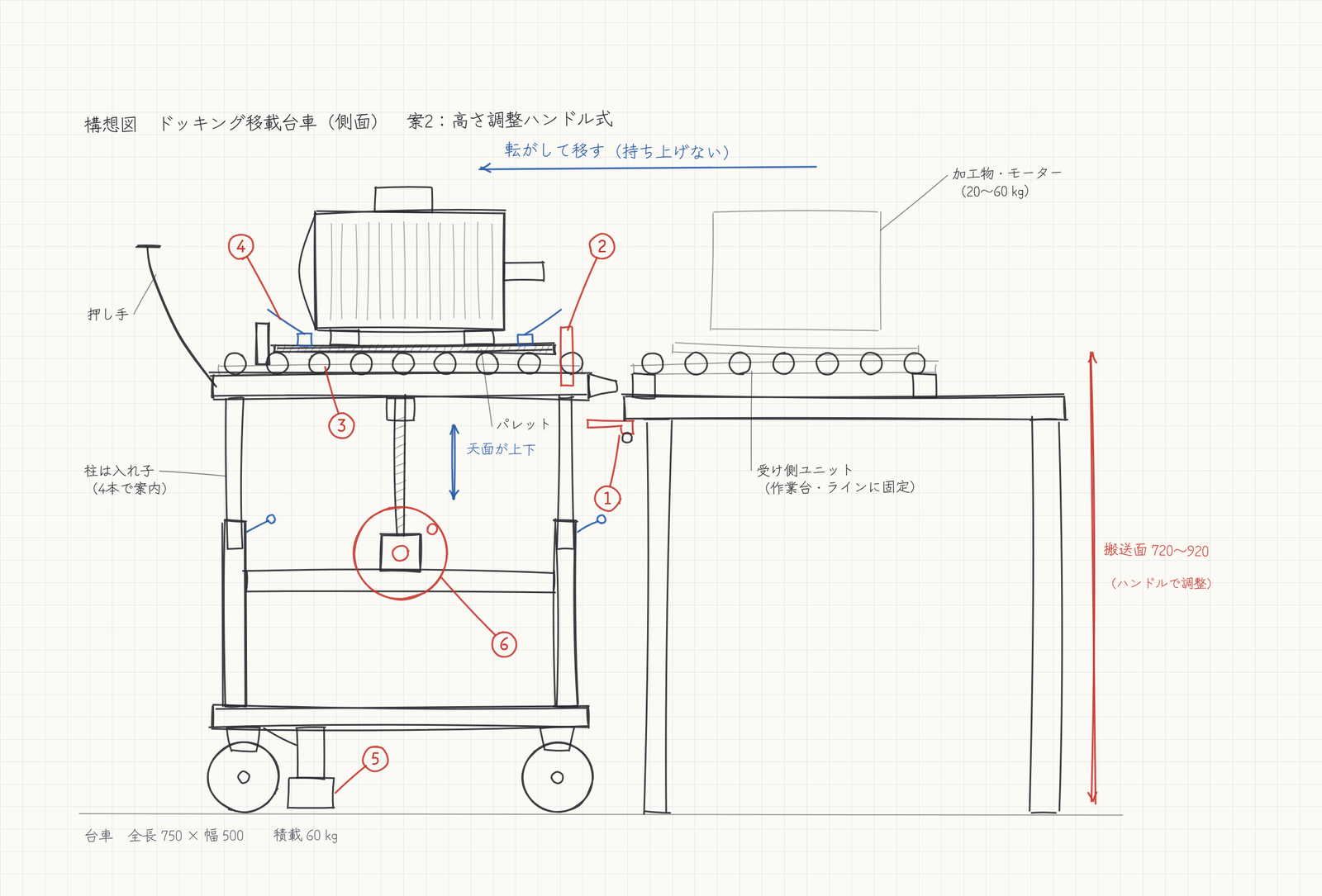

構想図ドッキング移載台車（側面） — 図1最初の構想図。この段階の寸法は目安で、図面にするときに決め直しています

台車を作業台に付けて、パレットごと転がして移す。持ち上げない

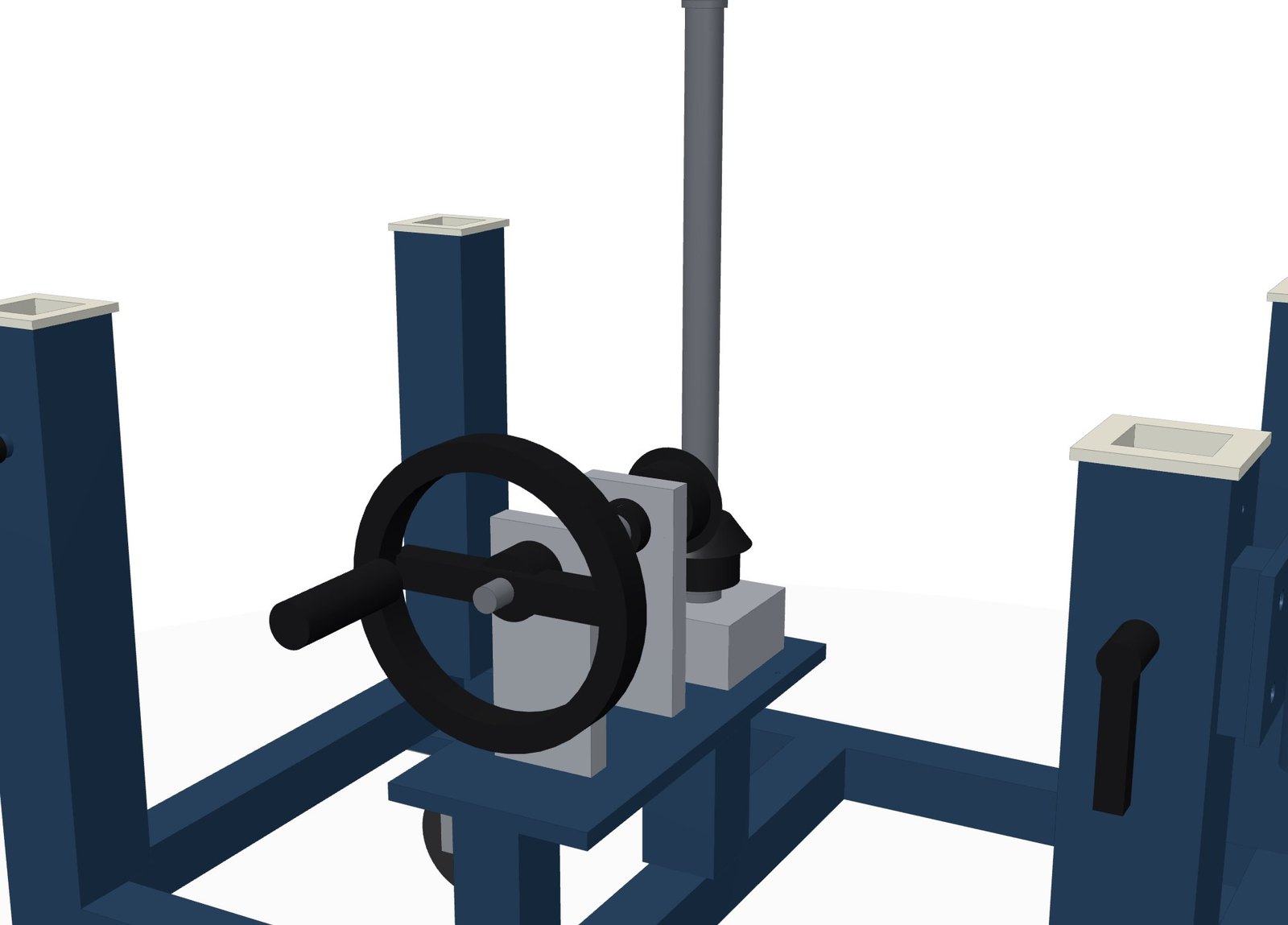

ハンドルを回して、台車の天面を相手の高さに合わせる
走っている間は、ストッパとクランプでパレットを止める
作業台に付いているときだけ、ストッパを倒せる

ラフで十分。使い方と動きが分かることが大切です。

ご相談も、ラフや写真から始められます。

03設計の確認

101部品を組み合わせ、搬送面の高さ8通りと、ドッキング・移載の前後を合わせた12の状態で干渉を確認しました。

質量・重心・転倒角・ハンドルを回す力も計算。3DモデルはSTEP形式でお渡しします。

部品どうしの干渉（12の状態）: 0 か所
台車の質量（計算）: 約 75 kg
ハンドルを回す力（計算）: 約 48 N

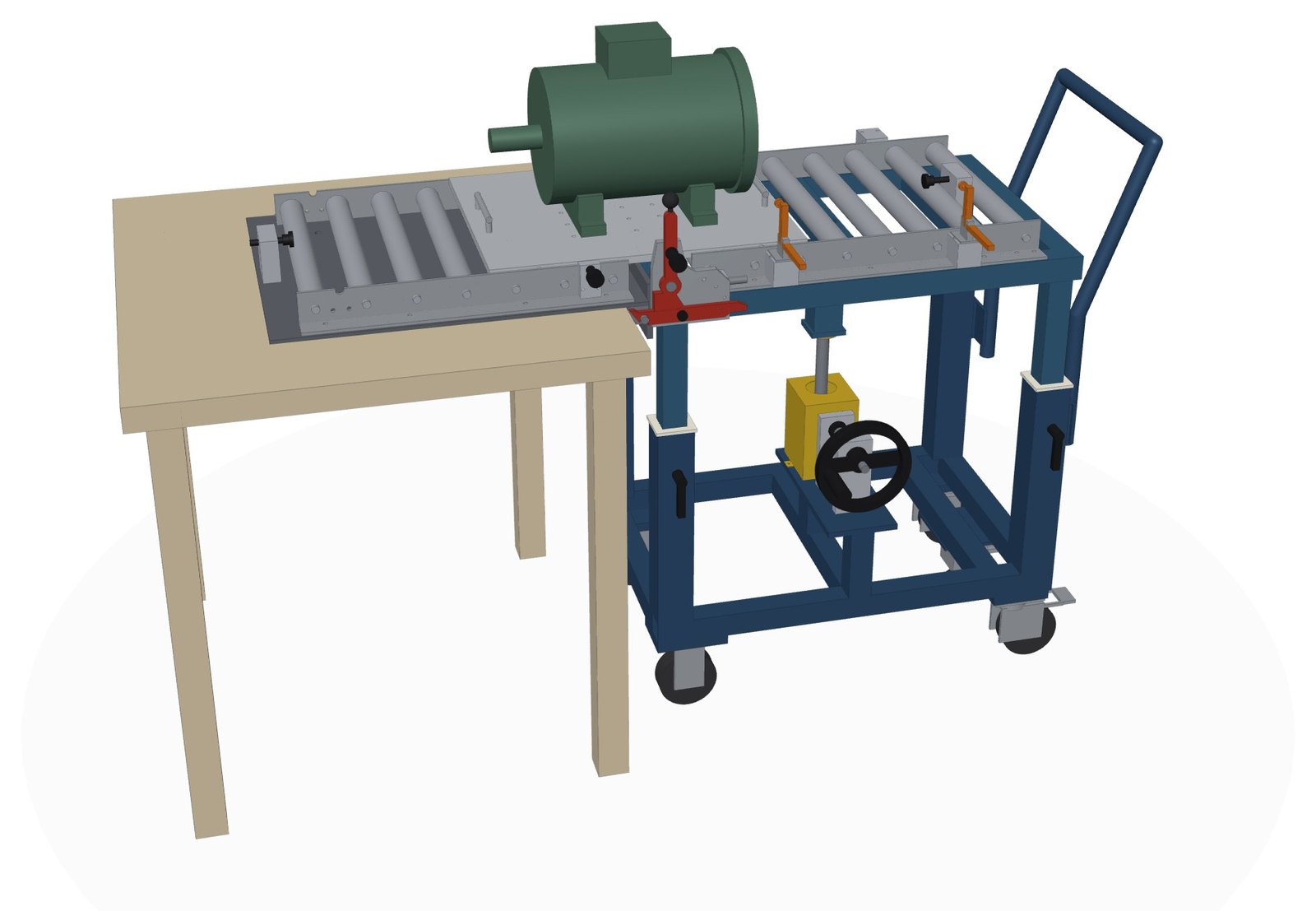

ストッパを倒してパレットを作業台側へ移している3Dモデル — 図2移載の途中。ストッパを倒し、パレットを作業台側へ

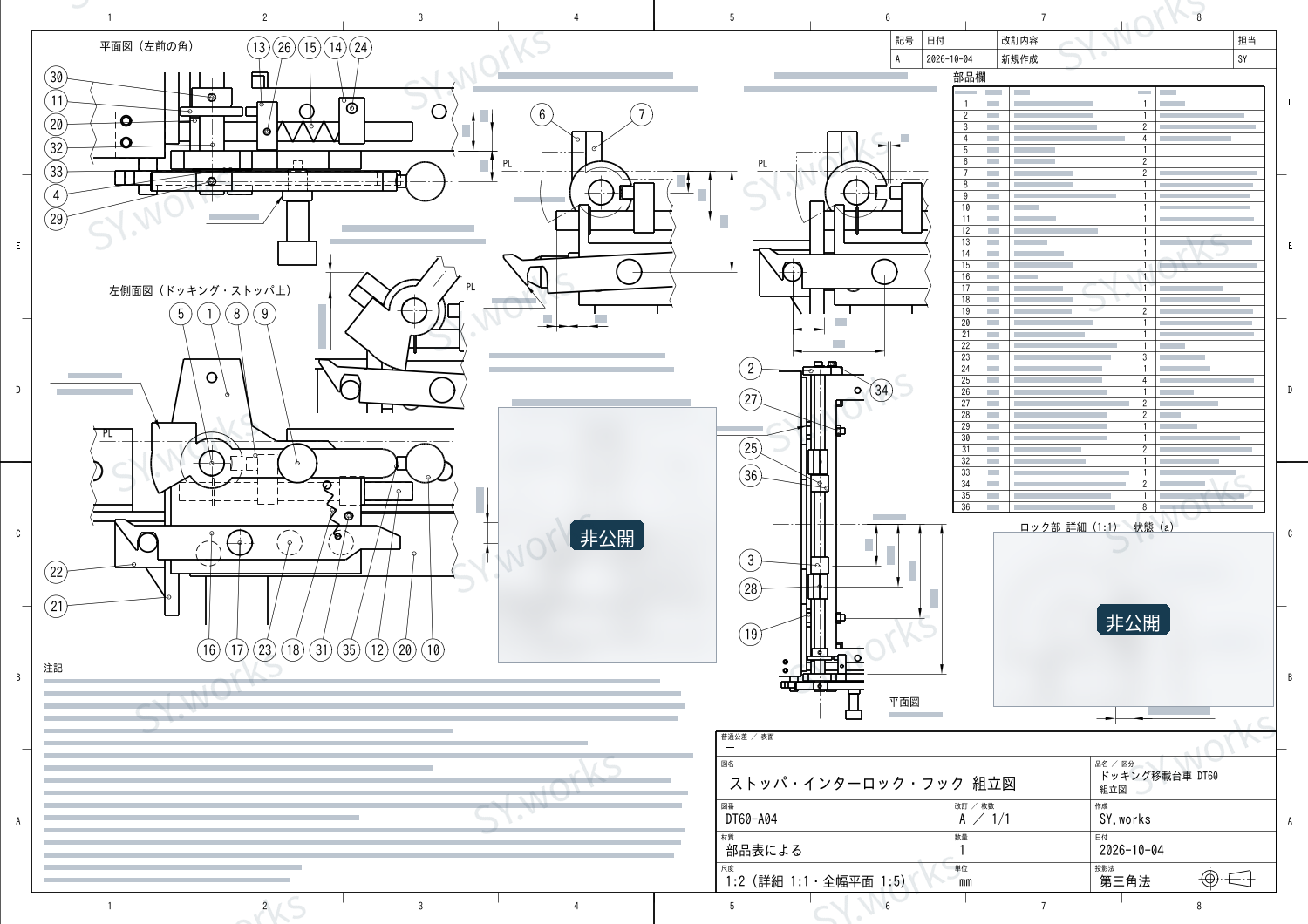

ストッパのレバーとフックの部分 — 図3作業台に付けたときだけ、ストッパが倒せる仕組み

04図面作成

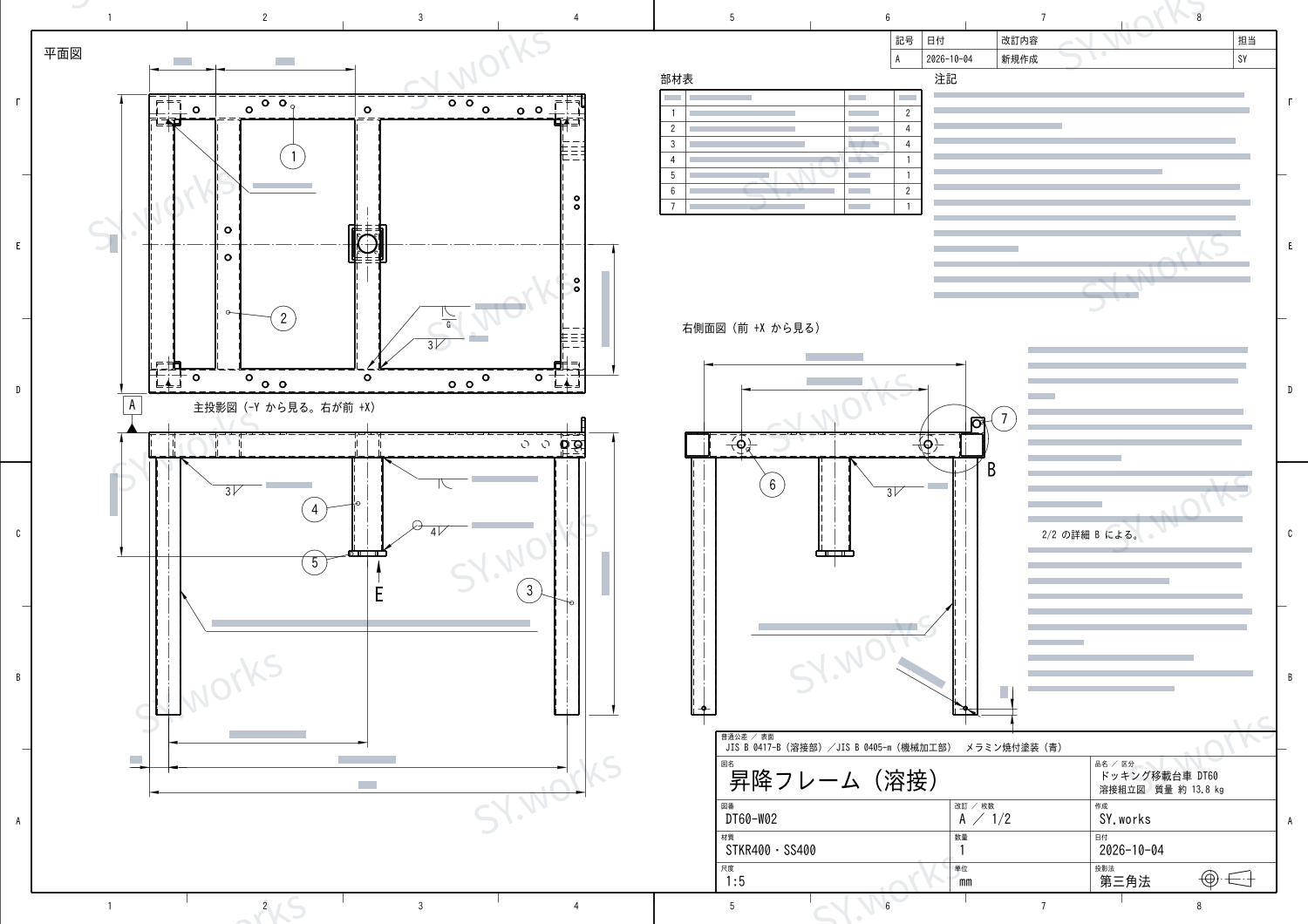

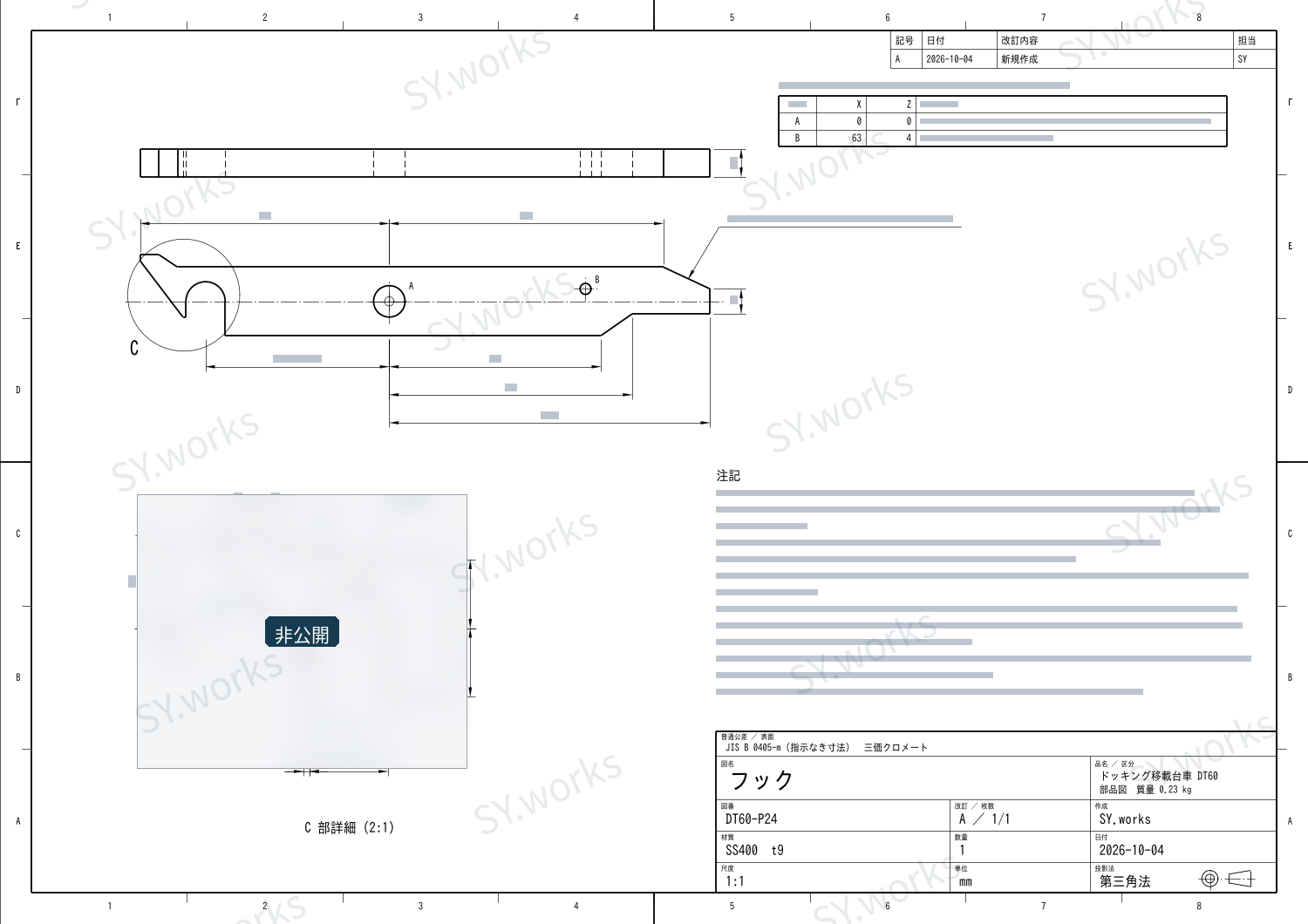

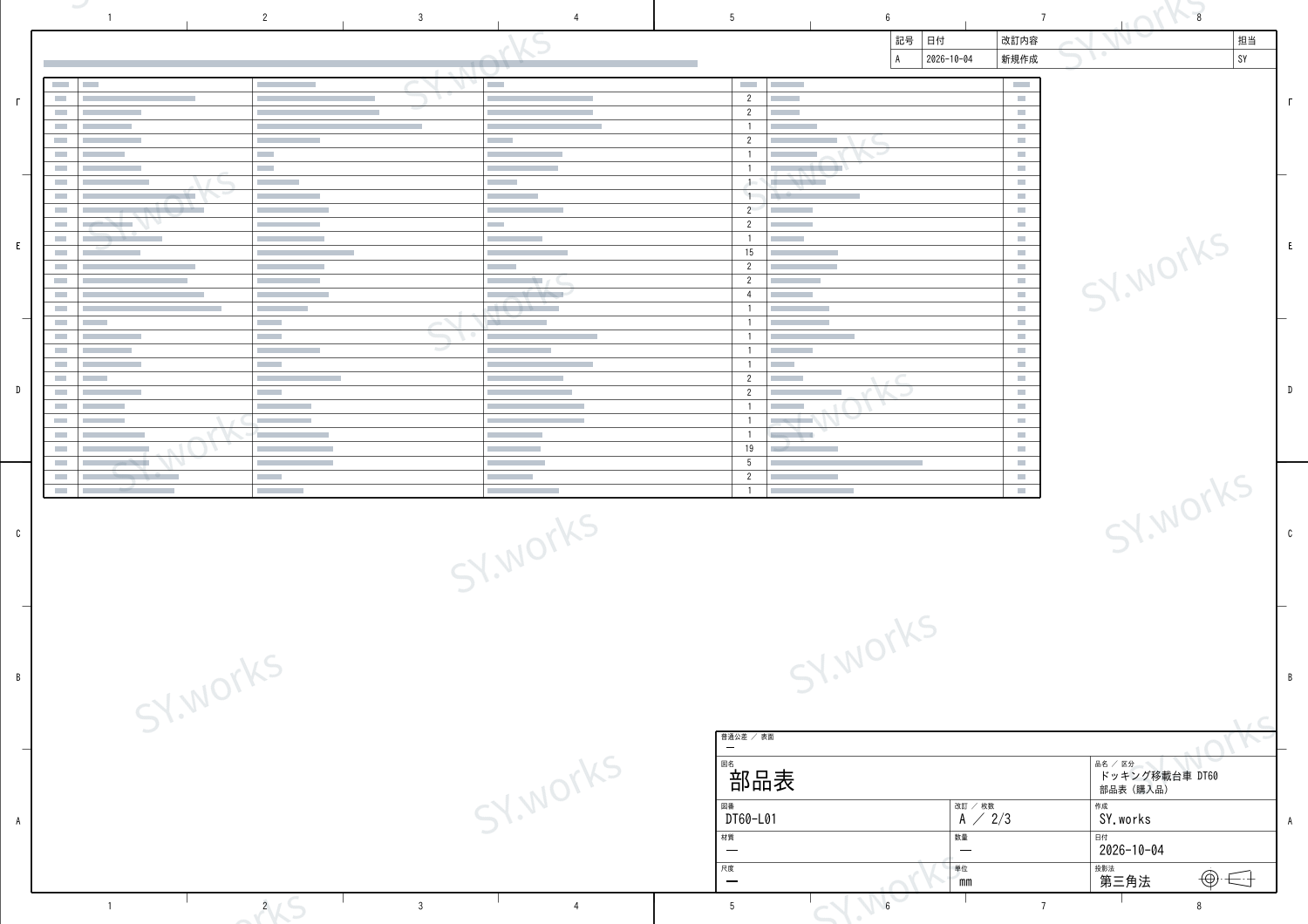

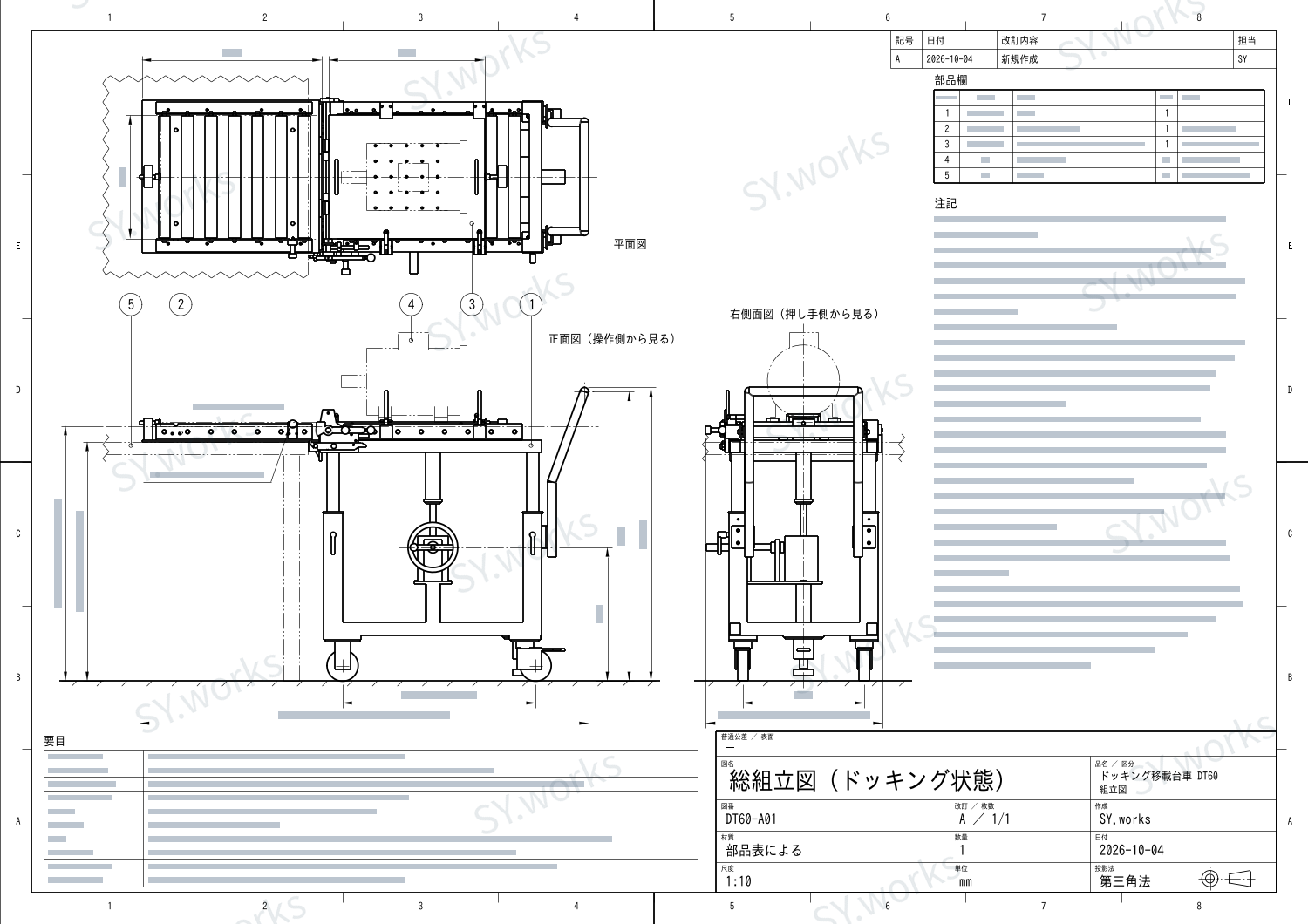

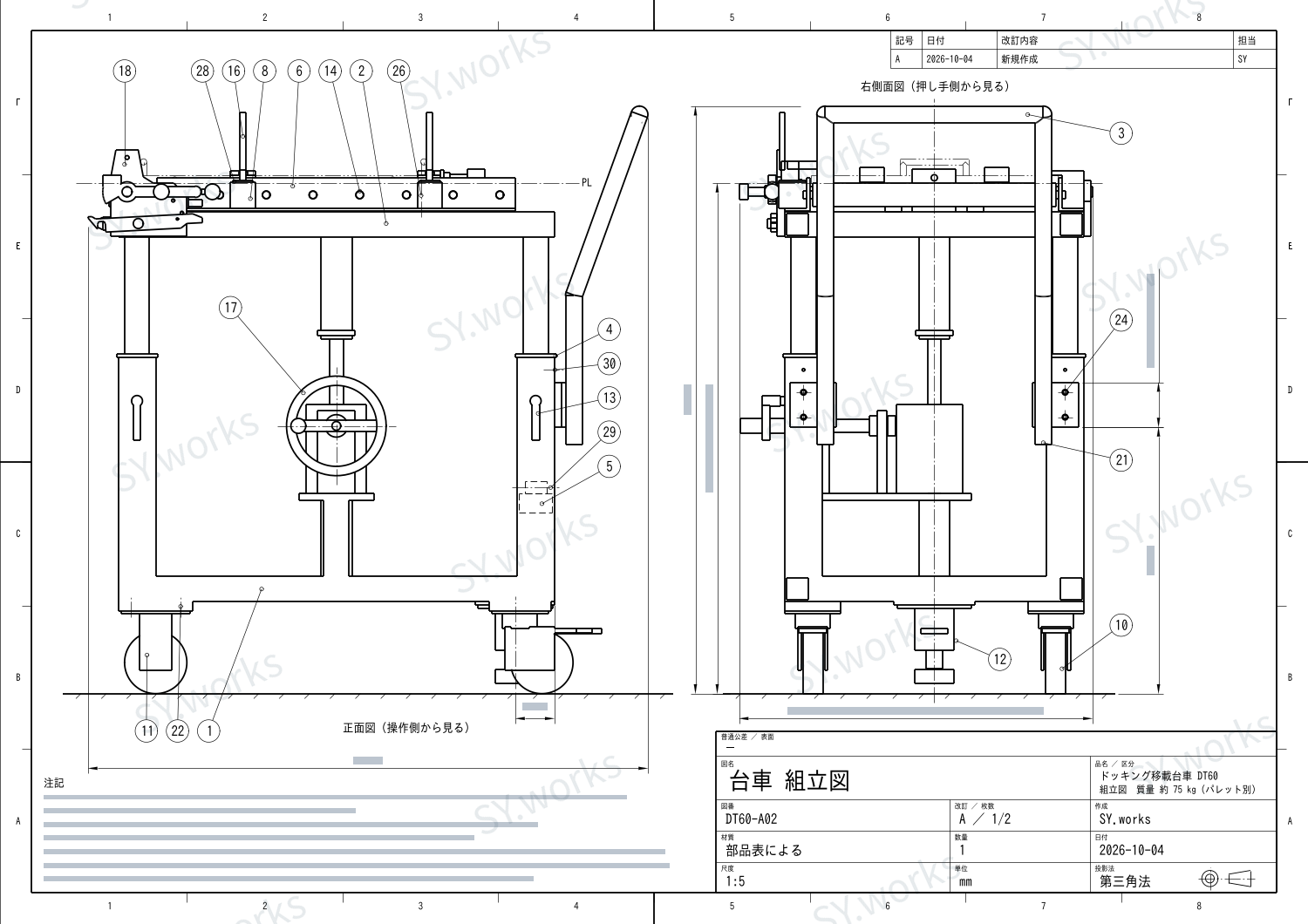

組立図6枚・溶接組立図6枚・部品図28枚・部品表3枚。寸法、公差、材質、溶接、注記まで記載し、購入品は実在の型番で選定しました。描いたあとに検図を2回行っています。

公開用に、寸法・注記・表の中身は伏せています。図をクリックすると大きく開きます。

伏せている部分を含めた図面は、お打ち合わせでお見せします。

同じ進め方で、見積もりを依頼する（無料）

この事例の成果物

図面	43 枚（A3）。PDF 1冊と、図面ごとの DXF
3Dモデル	STEP（部品ごとに名前と色つき）、ブラウザで開ける3Dビューア
部品表	加工部品、購入品（型番・数量）、締結部品。Excel・CSV
設計説明書	仕様、計算、確かめた内容と残る課題。PDF

対応サービス

ラフ・写真・現物から

立体イメージ

説明や打ち合わせに使える、立体イメージ。

個別見積もり

イメージ・既存の図面から

3Dモデル

部品の収まりを確認。STEP形式で納品。

個別見積もり

ラフ・現物・3Dモデルから

2D図面

組立図、部品図、部品表。DWG・DXF・PDF でお渡しします。

2D図面1枚 3,000円〜

担当した範囲は、構想図から製作用の図面までです。
3Dモデルは STEP とブラウザ用ビューアでお渡しします。CADソフトごとの専用形式でのお渡しには対応していません。
