CASE STUDY ／ 構想図から図面まで
茶運びからくり
構想から3Dモデル・図面66枚まで。
「電気を使わない、からくりのおもちゃがほしい」。その声を形にしました。全高1mの茶運びからくりを、構想図から3Dモデル・図面まで。
- 全高
- 1,000mm
- 3Dモデルの部品
- 148点
- 図面
- 66枚（A3）
- 納品形式
- DXF・PDF・STEP
01構想・仕組み
出発点は構想図です。描いてあるのは、全体の配置と、動きの仕組みが3つ。

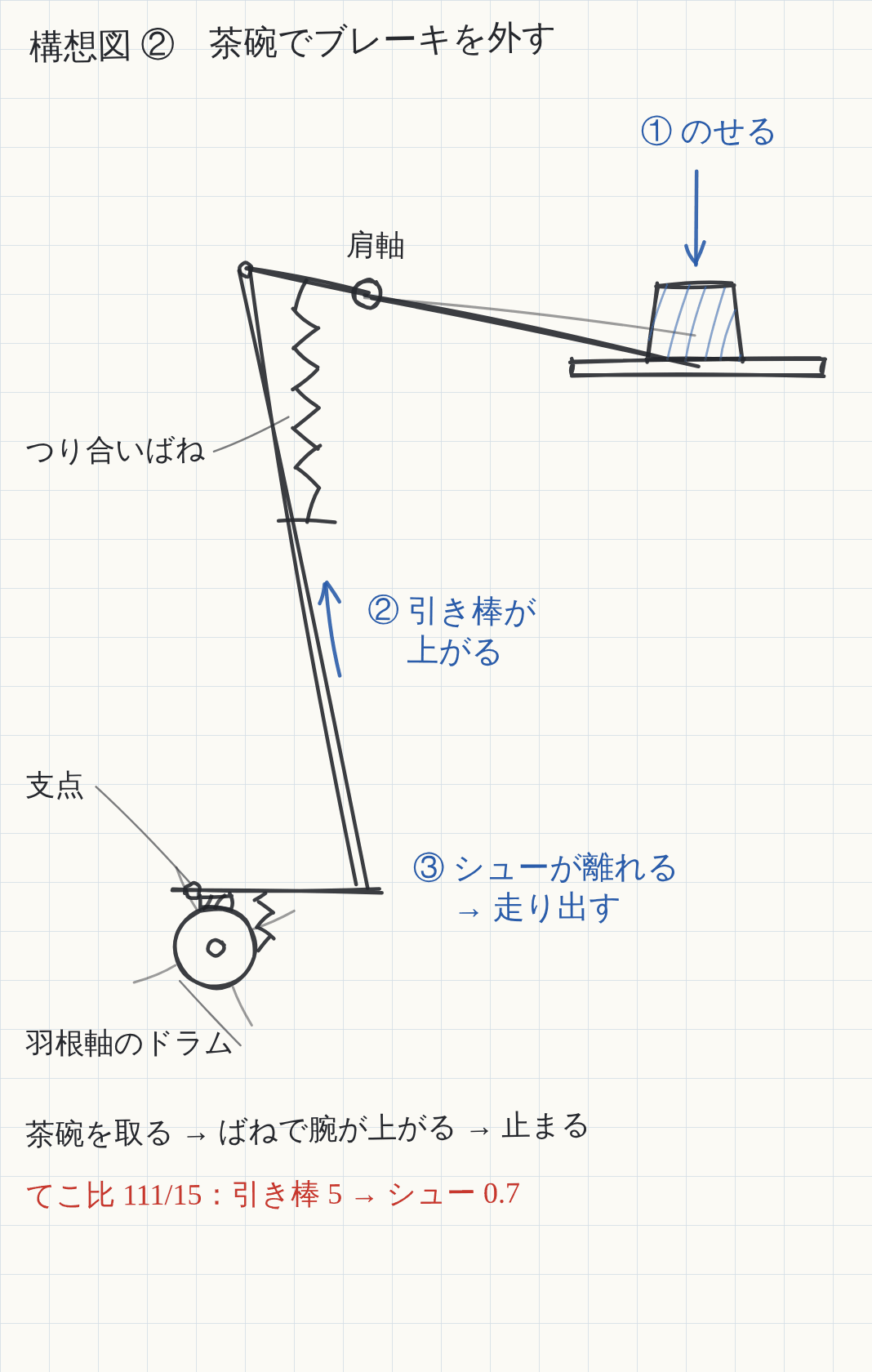

- 盆に茶碗をのせると走り出し、取ると止まる（図2）

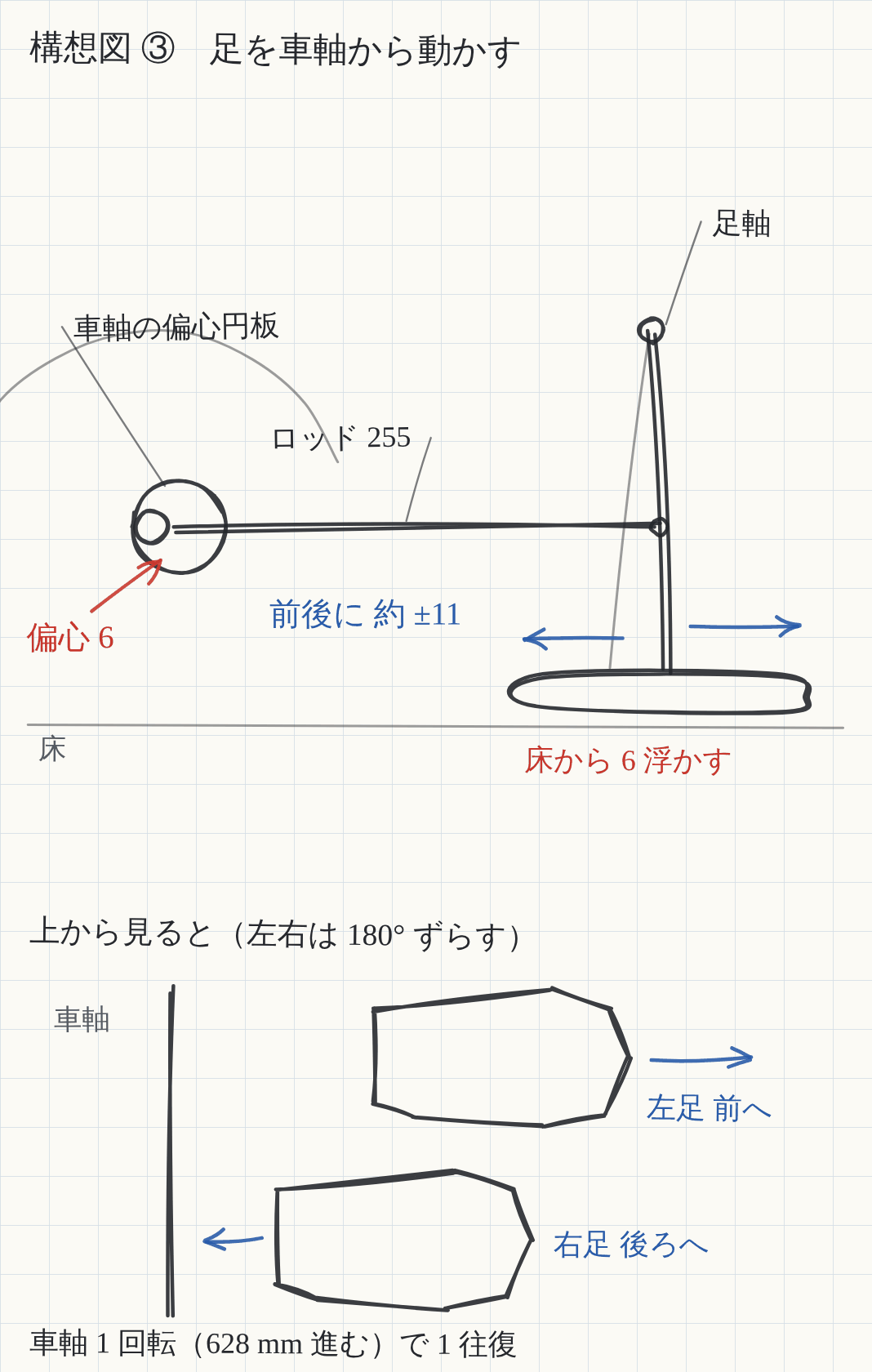

- 車軸の回転で、足が前後に振れる（図3）

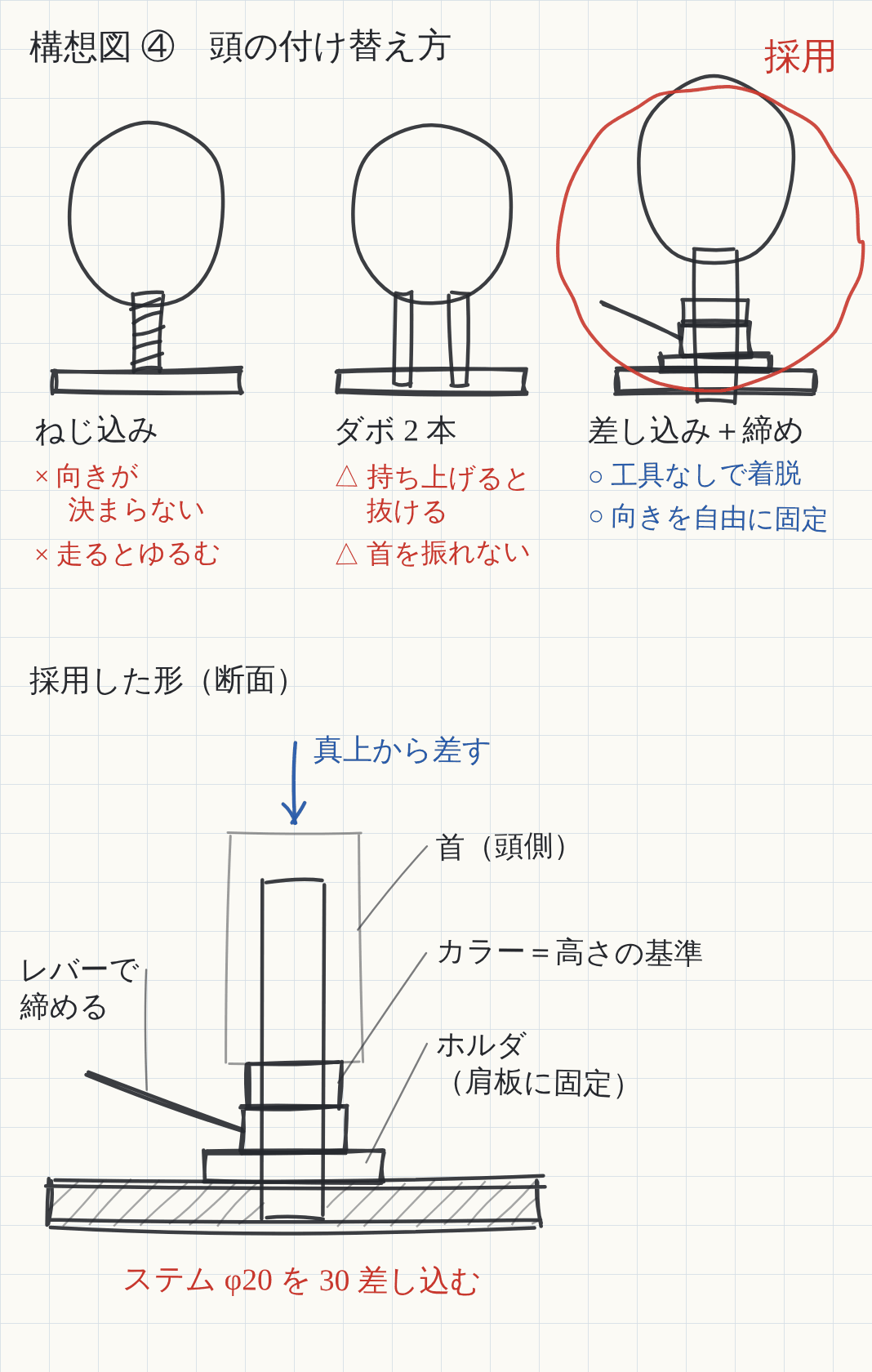

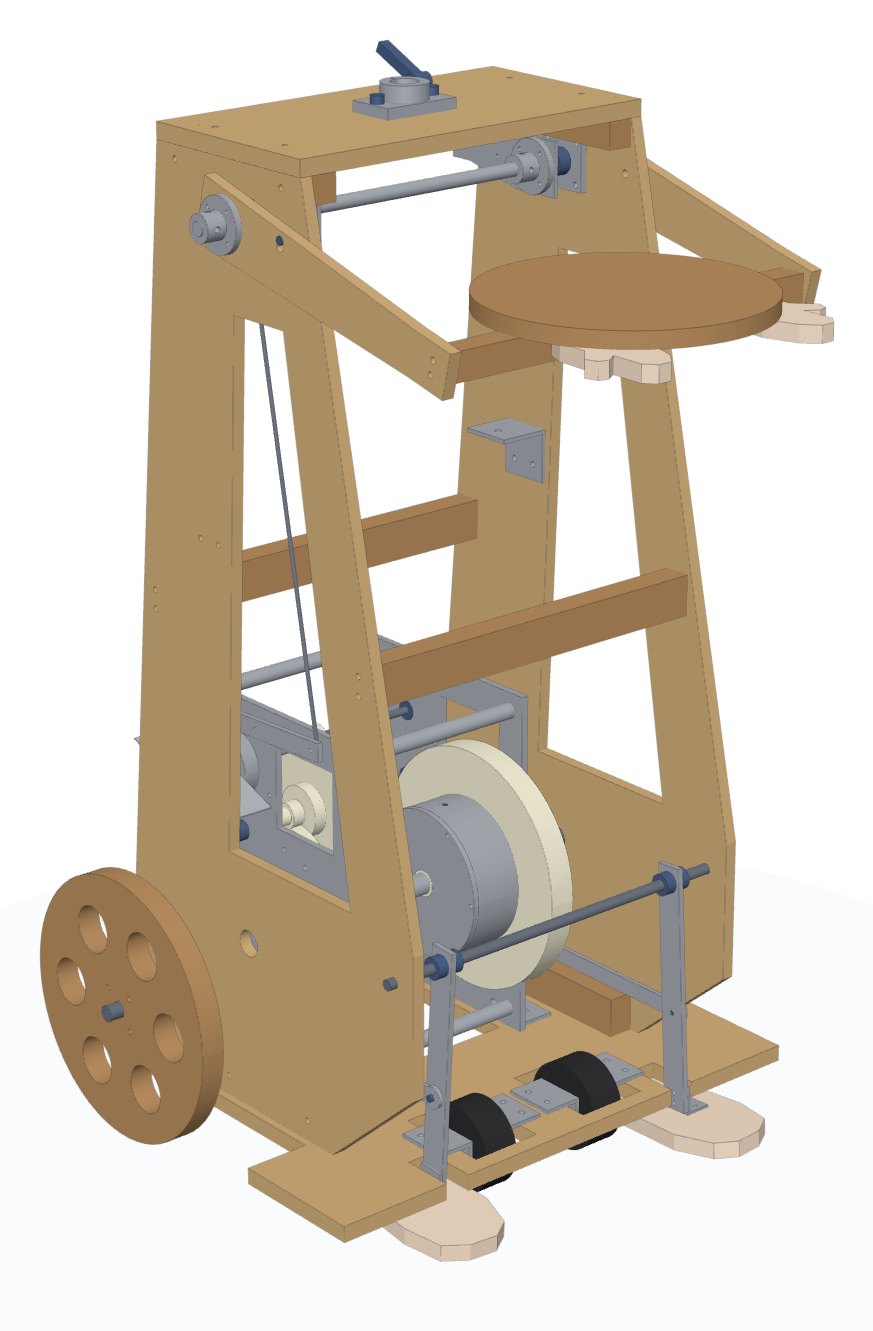

- 頭は差し込み式で、付け替えられる（図4）
ラフで十分。配置と動きが分かることが大切です。
ご相談も、ラフや写真から始められます。
023Dモデル

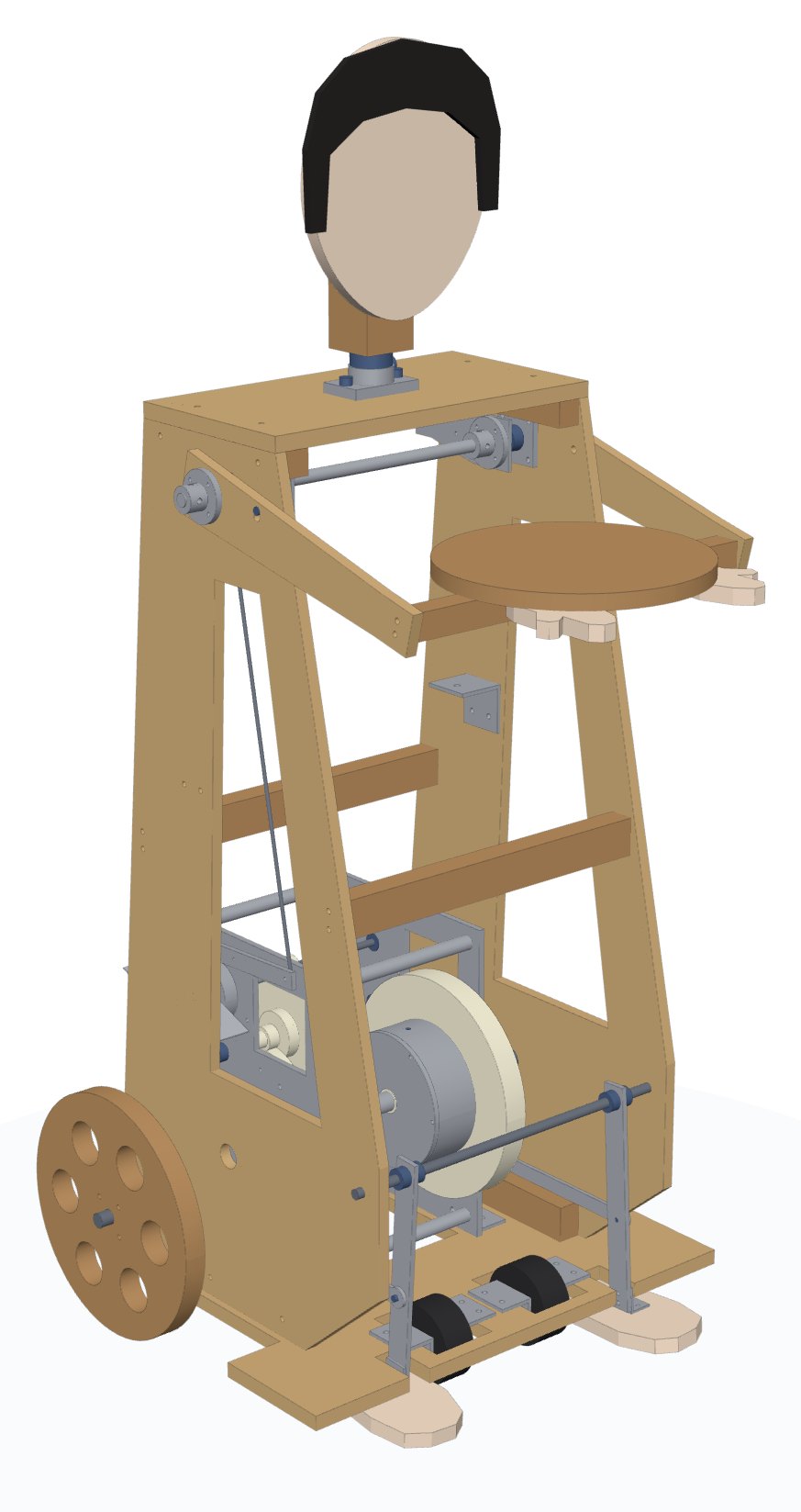

3Dで、形と収まりを確認。下のモデルは回転・拡大できます。公開用に、中の機構は外しています。
3Dモデルを読み込んでいます…
向き
見たい部分
ドラッグで回す ・ ホイール／ピンチで拡大縮小 ・ 部品をクリック（タップ）で名前。公開している部品 78 点
- 品番
- 品名
- 材質
- 大きさ
03設計の確認
148部品を組み合わせ、車軸と腕の位置を変えた24の状態で干渉を確認しました。
質量・重心・安定性・歯車の力も計算。3DモデルはSTEP形式でお渡しします。
- 部品どうしの干渉（24の状態）
- 0 か所
- 質量（計算）
- 約 11 kg
- 重心の高さ
- 床上 261 mm
04図面作成
組立図10枚・部品図49枚・追加工図4枚・部品表3枚。寸法、公差、材質、注記まで記載し、購入品は実在の型番で選定しました。
公開用に、寸法・注記・表の中身は伏せています。図をクリックすると大きく開きます。
伏せている部分を含めた図面は、お打ち合わせでお見せします。
この事例の成果物
| 図面 | 66 枚（A3）。PDF 1冊と、図面ごとの DXF |
|---|---|
| 3Dモデル | STEP（部品ごとに名前と色つき）、ブラウザで開ける3Dビューア |
| 部品表 | 加工部品、購入品（型番・数量）、締結部品。Excel・CSV |
| 設計説明書 | 主要諸元、計算、確認した内容、作る前に確かめる点。PDF |
対応サービス
ラフ・写真・現物から
立体イメージ
説明や打ち合わせに使える、立体イメージ。
個別見積もり
イメージ・既存の図面から
3Dモデル
部品の収まりを確認。STEP形式で納品。
個別見積もり
ラフ・現物・3Dモデルから
2D図面
組立図、部品図、部品表。DWG・DXF・PDF でお渡しします。
2D図面1枚 3,000円〜
担当した範囲は、構想図から製作用の図面までです。
3Dモデルは STEP とブラウザ用ビューアでお渡しします。CADソフトごとの専用形式でのお渡しには対応していません。
3Dプリントまでのご依頼も可能です。仕様・費用・納品方法は個別にご案内します。
